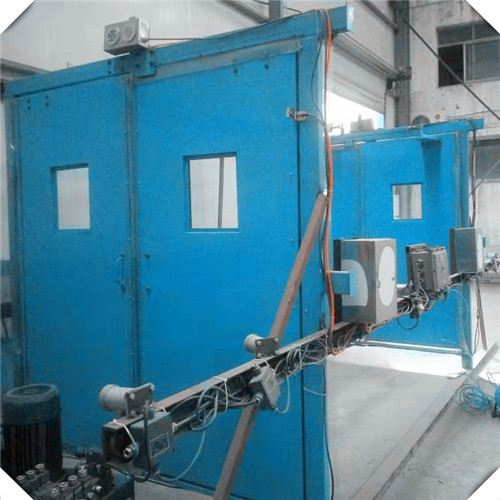

電液自動無壓風門主要技術參數
1.1無壓風門：規格尺寸為凈通過尺寸；
1.2風門材質：
門框采用型材：120*60*4；
門扇骨架采用型材：50*50*3,面板采用厚度2mm的鋼板。
透視窗尺寸：∅300mm
1.3風門開啟形式：異向同步開閉；
1.4門扇開啟角度：≥90度。
1.5門扇與門扇、門扇與門框之間用自攻絲安裝平板密封膠條，確保密封性能良好。
1.6門框、門扇采用全鋼噴漆結構，防腐、防潮、阻燃、強度大、不變形，噴漆顏色為藍色。

2、控制系統主要技術參數
2.1控制系統：控制器采用西門子1200及以上控制器，預留Profinet接口，作智能設備實現與智能控制器的通訊。風門的控制系統組態由廠家完成。
2.2本安控制電路：正常工作直流電壓24V，電流≤0.5A。
2.3驅動裝置：液壓傳動 。
2.4風門方式：車輛及人員通過時，風門自動打開，車輛或人員經過后自動關閉，無需人力開啟。
2.5安全性能強，風門自動開啟關閉時間可調，運行平穩，安全可靠，保障車輛或人員安全通過。
2.7具備燈光和語音兩種報警方式，車輛或人員經過時，可發出多種語音提示信號。
2.8自動控制系統簡單，易安裝、易維護，充分考慮到使用的安全性，可自動、手動和排除聯接銷改為人工操作，避免因停電造成的開啟不便的問題。必要時可加裝防夾人裝置。
2.9 風門控制預留遠程控制接口，能夠?qū)拥V上的遠程控制系統。通訊協議能夠跟礦上的系統進行有效通信，保證風門的信息的向上傳遞。

電液自動無壓風門主要供貨范圍見下表：

序號	名稱	規格型號	單位	數量	備注
1	門框	FM-01	2	件
2	門梁	FM-02	1	件
3	門扇	FM-03	2	件
4	地梁	FM-04	1	件
5	連桿	FM-05	1	件
6	拐臂	FM-06	3	件
7	風門控制用電控裝置	ZMK-380	1	套
8	液壓泵站	YYXT-01	1	套
9	配件		1	套

電液自動無壓風門其它技術要求：

1、在設備發運前必須涂上底漆、面漆。所有鋼結構表面涂最后油漆采用國內較先進的漆種，能適應當?shù)氐沫h(huán)境條件。
2、具體結構要求按照嘉宏公司提供的設備訂貨圖設計，生產廠家對整臺設備技術合理性、運行可靠性負責。
3、整套設備符合《煤礦安全規程》（2016版）的相關要求。
