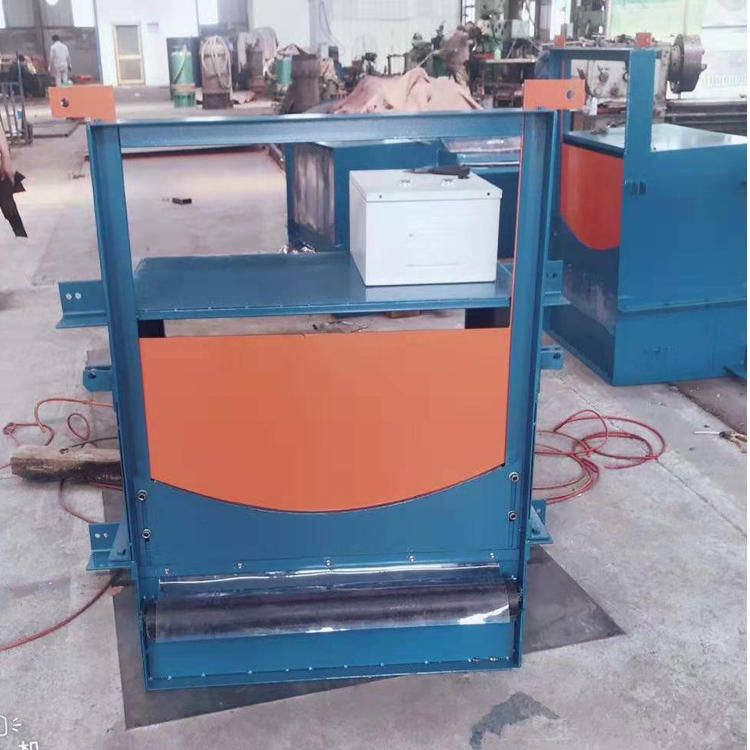

煤礦用皮帶巷防逆流風門包括：上下箱體、活動閘板、上下皮帶橡膠耐磨板、特殊皮帶架、自動控風裝置、防逆流裝置、鋼板自動起吊裝置六部分組成。上、下箱體和上、下皮帶橡膠耐磨板組成一個箱式通道，讓膠帶輸送機從其內部穿過，與環境隔離開起到加固和支撐的作用，中部加設阻止擋風簾，起到降低風壓，防止第一道風門在運行過程中產生粉塵，減少漏風的作用。箱體端部設有防逆流氣動閘板，閘板兩端在箱體的導槽中根據皮帶開啟、停止?fàn)顟B(tài)由氣動換向閥自動提升、下降。防逆流氣動閘板在皮帶啟動時，自動提升至頂部（500mm）,不影響原煤運輸。一旦發生煤與瓦斯突出,瓦斯斷電閉鎖使巷道電源失電，防逆流風門的電磁閥自動打開氣缸,逆流板落下,將通道封閉, 防止逆流的煤與瓦斯通過防突風門進入新鮮風流，造成事故災害擴大。

煤礦用皮帶巷防逆流風門箱體為矩形，每個規格根據標準皮帶的尺寸要求設計制造。箱體結構簡單，重量輕，抗壓強度高。為了便于運輸，每個箱體分為上下兩部分，用螺栓連接，上下箱體用整體板材壓制而成，強度高。該產品是一個組合體，拆運方便。箱體形狀（見上圖）。

自動控風裝置是為確保防逆流風門在使用過程中，減少漏風量，在防逆流風門進風側安設自動控風裝置（即活動控風板），活動控風板采用10mm 厚鋼板制成，安放在箱體進風端的固定槽內；控風板的開、關與膠帶輸送機的開、停形成連鎖，當工作面出煤時，安裝在輸送機開關內的電磁閥動作，打開壓風管路,氣缸收縮拉開控風板，膠帶運輸機延時10-15 秒鐘開啟；當工作面停止出煤、膠帶輸送機停止運轉時，輸送機開關內的電磁閥動作，氣缸伸出，關閉控風板，最大限度地控制漏風，減少風流的損失，這是防漏風的技術關鍵。

防有害氣體逆流裝置是為確保在工作面發生突出后，避免有害氣體在沖擊波的作用下通過防突風門進入新鮮風流巷引起事故擴大。我們?cè)诜滥媪黠L(fēng)門的工作面安設防逆流裝置（即活動防逆流鋼板），該鋼板采用10mm厚鋼板制成，穿過箱體固定槽，懸吊在防逆流風門的上方.當工作面發生煤與瓦斯突出時，勢必引起瓦斯超限，通過瓦斯傳感器使瓦斯斷電閉鎖裝置發出斷電閉鎖動作，切斷巷道內全部電源，從而斷開膠帶輸送機的控制開關，電磁閥動作，帶動氣缸迅速落下防逆流板，防逆流板自動落下后封閉防逆流風門與膠帶之間的空間，切斷有害氣體逆流通道，避免事故的擴大。

輔助擋風系統是因?yàn)槟z帶輸送機需要穿越兩道防突風墻，為了減少漏風量,在箱體內部增加了四道阻燃橡膠擋風簾,對高風壓區的新鮮風進行不斷間隔阻止，進一步封閉空間，降低漏風.（如下圖）。
